| 是否进口否 | 加工定制否 |
| 品牌ACREL | 型号 PZ96LZ |
展开

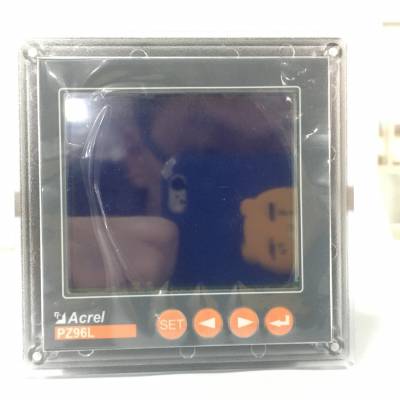

安科瑞 PZ96LZ多功能网络电力仪表
1 概述
PZ96LZ是本公司按IEC标准设计，与国际***技术同步的综合电力监控仪表。该产品具有***的三相交流电量测量、复费率电能计量、四象限电能计量、遥信输入、遥控输出以及网络通讯等功能。
2 产品规格及功能特点
2.1系列产品规格
型号 功能特性 | PZ96LZ | ||
显示方式 | LCD（点阵式） | ||
实时测量 | 电流/电压/频率/功率因数 | √ | |
有功/无功/视在功率 | √ | ||
四象限电能计量 | √ | ||
需量 | √ | ||
复费率电能计量 | √ | ||
数据记录 | 事件记录 | √ | |
报警 | √ | ||
内置时钟 | √ | ||
通讯 | RS485接口 | Modbus协议 | √ |
DL/T-645规约 | √ | ||
Profibus | √ | ||
2.2系列产品辅助功能
仪表型号 | 外形 | 可选功能注1、 注6 | 有功脉冲 | 无功脉冲 | 接线方式注3 |
PZ96LZ | 96方形 | 1、无 | √ | √ | C2 |
2、2DI2DO注4 | A1+B1 | ||||
3、4DI | √ | A2+C1 | |||
4、4DI2DO | √ | A2+B3+C1 | |||
A2+B1 | |||||
5、4DI2DO2M+C注5 | √ | √ | A2+B1+D2+C2 | ||
6、5DI | √ | A3+C1 | |||
7、2M | √ | √ | D2+C2 | ||
8、CP注2 | 见Profibus通讯 |
注1：可选功能中，DI:表示开关量输入；DO：表示开关量输出；M：表示模拟量输出，CP：表示Profibus接口（如：4DI3DO+C表示四路开关量输入+三路开关量输出+两路RS485通讯）。
注2：Profibus与RS485通讯不可同时选择，但可与其它所有功能任意配合选择。
注3：接线方法是为几种可选功能的组合，例：订货型号为PZ96LZ-E4/KC(8DI4DO),辅助功能接线方式为：A4+B4 。
注4：如带报警功能，占DO中的一组触点。
注5：当仪表可选功能中带+C时，表示增加1路RS485通讯(仪表标配一路RS485通讯)。
