产品特性RS485通讯 | 是否进口否 |
产地深圳 | 类型非接触式读卡 |
品牌华翔天诚 | 型号HX8520-R-A |
订货号HX8520-R-A | 货号HX8520-R-A |
适用卡类ISO14443A芯片卡读写 | 感应距离0-10cm |
电源功率1.5W | 工作频率13.56MHZKhz |
读卡时间0.01s | 存储量无 |
是否跨境货源否 | 通信协议RS485 |
工作模式读写 |

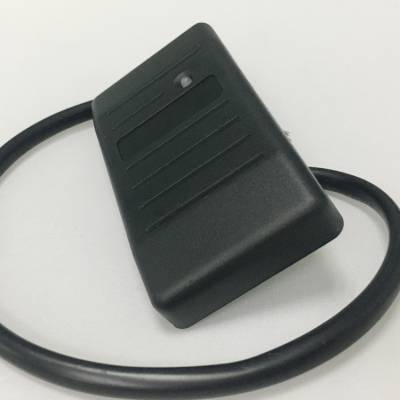

RS485通信智能货架RFID物品定位阅读器 读卡器 识别设备HX8520-R-A
RS485通信智能货架RFID物品定位阅读器 读卡器 识别设备HX8520-R-A是一款可采用RS485接口通讯,支持ISO14443A协议芯片卡的高频读写设备,可外接至终端自助设备、车载终端控制设备,自动售货控制板、自动售酒设备控制用于身份识别、防伪电子标签识别、物料定位或指令输出等操作。自动售酒设备嵌入式防伪电子标签读卡器 阅读器 RS485通讯HX8520-R-A,读写器体积小、具有安装简便、性能稳定、实用美观等特点。
RS485通信智能货架RFID物品定位阅读器 读卡器 识别设备HX8520-R-A采用功能强大的 8 位微处理器,广泛应用于各类车辆人员身份识别、刷卡、考勤、移动定位等,支持车载GPS跟踪定位器、GPRS设备联调与数据传输,也常被用于各类校园的校车考勤、上下车考勤、企业大巴移动考勤及相关控制系统领域中。
技术参数:
产品型号 | HX8520-R-A |
工作频率: | 13.56MHZ |
支持协议: | ISO14443A |
支持卡片: | M1系列S50、S70芯片卡及兼容卡 |
数据通讯协议: | RS232、RS485(可选) |
尺寸规格: | 80*43*13mm |
读卡距离: | 3cm --10 cm |
工作电压: | DC 5V/9~15V |
工作电流: | 20 ~ 70mA |
储存温度: | -30℃~+90℃ |
工作温度: | -20℃~+70℃ |
其他: | 模块带 LED 指示,可加蜂鸣器 |
RS232/RS485接线定义:
RS232/RS485 通讯格式: | |
RED /红 | DC 9~12V |
BLACK /黑 | GND |
GREEN /绿 | TX(RS232)/A+(RS485) |
WHITE /白 | RX(RS232)/B(RS485) |
BROWN /棕 | NC/NC |
BLUE /蓝 | LED(Touch Down)/NC |
GREY /灰 | BUZ(Touch Down)/NC |
YELLOW/黄 | NC/NC |
RS232接口协议说明:
1、RS232 接口 ASCLL 格式输出介绍:(可定制格式)
串口参数 : 波特率 9600 数据位 8 停止位 1,无校验模式
例如: 02 36 44 43 41 42 30 38 34 0D 0A 03
0 X 02 + 0 X 00(卡片序列号 4 或 7 字节) + 0 X 0D + 0 X 0A + 0 X 03
2、RS232 双向控制介绍:
发送命令:A1 B1 C1 AA 读卡器读卡输出数据 0 X 02 + 0 X 00(卡片序列号 4 或 7
字节) + 0 X 0D + 0 X 0A + 0 X 03
发送命令:A1 B1 C1 AB 读卡器蜂鸣器长响 800MS
发送命令:A1 B1 C1 AC 读卡器蜂鸣器短响 3 声
其他型号与功能对照表:
序号 | 型号 | 接口 | 工作模式 | 支持协议 | 功能备注 |
1 | HX530D-H-E | USB-HID接口(USB无驱) | 读写 | ISO14443A/B+ISO15693协议 | 即插即用,使用简单,支持多协议 |
2 | HX530D-H-e-x | USB-HID接口(USB无驱) | 只读 | ISO14443A/B+ISO15693协议 | 后缀X表示 X=1表示16进制反码,高在前 X=2表示16进制正码,低在前 X=3表示10进制反码,高在前 X=4表示10进制正码,低在前 |
3 | HX530-H-c-1 | USB-HID接口(可脱机工作) | 只读 | ISO14443A/B+ISO15693协议 | 放卡在读卡器上长鸣,可充电宝供电,脱机工作 |
4 | HX530D-U-E | USB-UART接口(虚拟USB) | 读写 | ISO14443A/B+ISO15693协议 | 串口协议输出 |
5 | HX530D-U-e | USB-UART接口(虚拟USB) | 只读 | ISO14443A/B+ISO15693协议 | 串口协议输出 |
6 | HX530D-S-E | RS232接口 | 读写 | ISO14443A/B+ISO15693协议 | 串口协议输出 |
7 | HX530D-S-e | RS232接口 | 只读 | ISO14443A/B+ISO15693协议 | 串口协议输出 |
8 | HX530D-U-N | USB接口(USB-UART有驱) | 读写 | ISO14443A/B+ISO18092协议 | 可读写NDEF数据,也可支持14443A卡的读写 |
9 | HX530-Q-A | WIFI+TCP/IP | 只读/读写 | ISO14443A | 可以设置只读或读写,支持POE |
10 | HX530-Q-N | WIFI+TCP/IP | 只读/读写 | ISO14443A/B+ISO18092协议 | 可读写NDEF数据,并包含Q-A全部功能 |
11 | HX530-Q-E/e | WIFI+TCP/IP | 只读/读写 | ISO14443A/B+ISO15693协议 | |
12 | HX580 | USB-HID接口(USB无驱) | 只读 | ID卡+ISO14443A/B+ISO15693协议 | 双频、支持低频ID卡&高频IC卡刷卡、发卡 |
13 | HX540D-H-E | USB-HID接口(USB无驱) | 读写 | ISO14443A/B+ISO15693协议 | 即插即用,使用简单,支持多协议 |
14 | HX540D-H-e-x | USB-HID接口(USB无驱) | 只读 | ISO14443A/B+ISO15693协议 | 后缀X表示 X=1表示16进制反码,高在前 X=2表示16进制正码,低在前 X=3表示10进制反码,高在前 X=4表示10进制正码,低在前 |
15 | HX540D-U-E | USB-UART接口(虚拟USB) | 读写 | ISO14443A/B+ISO15693协议 | 串口协议输出 |
16 | HX540D-U-e | USB-UART接口(虚拟USB) | 只读 | ISO14443A/B+ISO15693协议 | 串口协议输出 |
17 | HX540D-S-E | RS232接口 | 读写 | ISO14443A/B+ISO15693协议 | 串口协议输出 |
18 | HX540D-S-e | RS232接口 | 只读 | ISO14443A/B+ISO15693协议 | 串口协议输出 |
19 | HX540D-U-N | USB接口(USB-UART有驱) | 读写 | ISO14443A/B+ISO18092协议 | 可读写NDEF数据,也可支持14443A卡的读写 |
20 | HX8540-Q-A | WIFI+TCP/IP | 只读/读写 | ISO14443A | 防水,其他同530-Q-A |
21 | HX8540-Q-N | WIFI+TCP/IP | 只读/读写 | ISO14443A/B+ISO18092协议 | 防水,其他同530-Q-N |
22 | HX560-Q-A | WIFI+TCP/IP | 只读/读写 | ISO14443A | 带LCD,可带存储和relay,用于门禁或考勤一体机 |
23 | HX560-Q-N | WIFI+TCP/IP | 只读/读写 | ISO14443A/B+ISO18092协议 | 可读写NDEF数据,其他同560-Q-A |
嵌入式模块 | |||||
序号 | 型号 | 接口 | 工作模式 | 支持协议 | 功能备注 |
1 | HX630-T | TTL | 只读 | 支持TK4100及兼容卡 | 串口协议输出 |
2 | HX630-S | RS232接口 | 只读 | 支持TK4100及兼容卡 | 串口协议输出 |
3 | HX630-W | WG26 | 只读 | 支持TK4100及兼容卡 | wg26输出 |
4 | HX880D-T-E | TTL | 读写 | ISO14443A/B+ISO15693协议 | 串口协议输出 |
5 | HX880D-T-e | TTL | 只读 | ISO14443A/B+ISO15693协议 | 串口协议输出 |
6 | HX880D-S-E | RS232接口 | 读写 | ISO14443A/B+ISO15693协议 | 串口协议输出 |
7 | HX880D-S-e | RS232接口 | 只读 | ISO14443A/B+ISO15693协议 | 串口协议输出 |
8 | HX880D-R-E | RS485接口 | 读写 | ISO14443A/B+ISO15693协议 | 串口协议输出 |
9 | HX880L-T-A | TTL | 读写 | ISO14443A | 串口协议输出.3.3V |
10 | HX881-T-N | TTL | 读写 | ISO14443A/B+ISO18092协议 | 串口协议输出,支持NDEF数据读写 |
11 | HXS881-T-N | TTL | 读写 | ISO14443A/B+ISO18092协议 | 串口协议输出,支持NDEF数据读写 |
尾数E标签全协议读写,e表示只读,N表示NFC(NDEF读写) 中间T表示TTL, S表示RS232,H表示USB-HID, U表示USB-UART |
