| 品牌OEM ODM | 型号MW-AR20M |
| 内置防火墙有防火墙 | 3C证书编号2017011608994854 |
| 插槽数1 | VPN支持VPN |
| 支持协议IEEE802.11nbg | OEM可OEM |
| 重量0.5kg | 厂家星恒讯 |
展开
***AR9331 150Mbps 核心模块智能家居嵌入式OEM ODM mini主板
产品概述：
MW-AR20M产品是一款基于高通Atheros ARA9331的芯片,8 MB Flash，64MB DDR2的全新功能WIFI核心模块。采用IEEE802.11n,1T1R 可达150Mbps,具有1个USB2.0,1个高速UART串口,2个GPIO接口。1WAN+4LAN10/100Mbps接口，方便用户灵活扩展外围接口主板，可***应用于各种家，商，工业嵌入式无线产品。

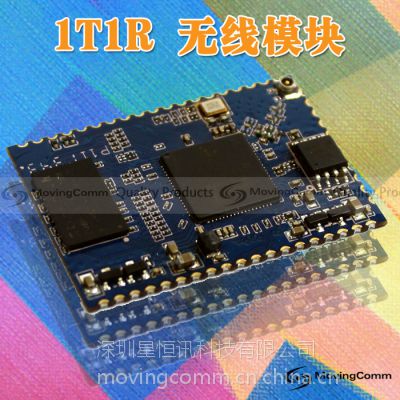

产品图片：
产品规格
系统 | Linux SDK, OpenWRT |
|
|
硬件规格 | |
处理器 | Atheros AR9331 |
内存 | 64MB DDR2 |
Flash | 8MB SPI Flash |
无线速率 | 2.4GHz, 1T1R 达150Mbps |
接口 | 1 x 10/100Mbps自适应WAN |
4 x 10/100Mbps自适应LAN | |
1 x USB 2.0 | |
2 x GPIO | |
Reset | 1 x WPS / Reset |
电源 | 输入电源3.3V±5%,平均电流200mA, 峰值电流 600mA |
尺寸 | 40.5 x 27.5 x 2.5 MM |
|
|
无线参数 | |
协议标准 | IEEE 802.11b, IEEE 802.11g, IEEE 802.11n |
工作频段 | 2.4 – 2.4835GHz & 5GHz |
基本功能 | 无线开关 |
SSID 广播开关 | |
2.4GHz 信道选择(1 – 13) | |
频段带宽可选20MHz / 40MHz (自动) | |
无线参数(接上页) | ||||
基本功能 | 2.4GHz Wireless modes: | IEEE 802.11n | ||
IEEE 802.11b/g/n Mixed (默认) | ||||
IEEE 802.11b/g Mixed | ||||
IEEE 802.11g | ||||
IEEE 802.11b | ||||
数据传输速率 | IEEE 802.11n | 135 / 121.5 / 108 / 81 / 54 /40.5 / 27 / 13.5Mbps | ||
130 / 117 / 104 / 78 / 52 / 39 / 26 / 13Mbps | ||||
65 / 58.5 / 52 / 39 / 26 / 19.5 / 13 / 6.5Mbps | ||||
IEEE 802.11g | 54 / 48 / 36 / 24 / 18 / 12 / 9 / 6Mbps (adaptive) | |||
IEEE 802.11b | 11 / 5.5 / 2 / 1Mbps (adaptive) | |||
RF 输出功率 | IEEE 802.11n: | 15dBm (OFDM mode) | ||
IEEE 802.11g: | 17dBm (OFDM mode) | |||
IEEE 802.11b: | 20dBm (CCK mode) | |||
接受灵敏度 | 130M 2.4G: -74bBm | |||
54M 2.4G: -79dBm | ||||
6M 2.4G: -94dBm | ||||
无线安全 | 无线MAC地址过滤 | |||
无线安全功能开关 | ||||
64 / 128 / 152 bit WEP 加密 | ||||
WPA-PSK / WPA2-PSK, WPA/WPA2安全机制 | ||||
WPS 快速安全设置 | ||||
软件功能 | |
实用功能 | ADSL & DHCP 自动登入 |
支持IE, Firefox, Safari, Chrome 主流游览器 | |
QOS (WMM, 带宽控制功能) | |
DDNS | |
工作模式 | AP / Router / WDS模式 |
网络设置 | WAN口连接类型支持：PPPoE、动态IP、静态IP |
拨号方式类型：自动拨号、按需拨号、手动拨号、定时功能 | |
MAC地址修改与克隆 | |
静态路由 | |
软件功能(接上页) | |
网络设置 | QSS |
用户配置向导 | |
DHCP 设置 | DHCP服务器 |
DHCP客户端 | |
客户端列表 | |
静态地址分配 | |
端口转发 | 虚拟服务器 |
特殊应用程序 | |
DMZ 主机 | |
UPnP 设置 | |
安全设置 | IP与MAC地址绑定防ARP攻击 |
动态路由 | |
IP地址过滤 | |
域名过滤 | |
MAC 地址过滤 | |
系统工具 | 流量统计 |
系统语言设置 | |
系统时钟设置 | |
恢复出厂设置 | |
系统升级 | |
系统重启 | |
密码修改 | |
系统安全日志 | |
网络诊断 | |
远程Web管理 | |
配置文件导入与导出，备份系统配置 | |
其他 | |
使用环境 | 工作温度: -10°C to 55°C |
存储温度: -40°C to 70°C | |
工作湿度: 10% to 90% RH 不凝结 | |
存储湿度: 5% to 90% RH 不凝结 | |
