进口EtherCAT通信卡CPCI接口德国ESD品牌ECS-CPCIs

进口EtherCAT通信卡CPCI接口德国ESD品牌ECS-CPCIs

支持windows驱动和Linux驱动，支持DMA技术，将CPCI系统转变成EtherCAT从站设备，包含 EtherCAT 从站信息文件（XML 格式的 ESI 文件）示例，轻松容易配置，支持定制36 个 LVTTL I/O 中的 20 个可配置为 10 个具有 2.5 V 电平 LVDS 的 I/O，使用的 Beckhoff? IP 内核，支持CoE、FoE 和 EoE等

ECS-CPCIs/FPGA

CompactPCI? Serial to EtherCAT? slave interface

Turn your CompactPCI Serial System into an EtherCAT Slave Device

Extend your PC with EtherCAT Slave (ECS) functions.

The memory area of the EtherCAT slave controller is directly mapped in the CompactPCI Serial address space.

ECS-CPCI/FPGA

CompactPCI? 串行转 EtherCAT? 从接口

将您的 CompactPCI 串行系统变成 EtherCAT 从站设备

使用 EtherCAT 从站 (ECS) 功能扩展您的 PC。

EtherCAT 从控制器的存储区直接映射到 CompactPCI 串行地址空间。

Easy Configuration and fast Application Development

Easy configuration with the esd EtherCAT master or other EtherCAT masters

Example of an EtherCAT Slave Information File (ESI file in XML format) included

esd EtherCAT Slave API library and sample code for a quick start into application development are included in delivery

Bus Master Support

The FPGA supports bus master DMA to relieve the CPU from copying the process image output data into the host memory. This function is used by the esd EtherCAT slave stack.

Customization on Request

20 of the LVTTL I/Os can be configured as 10 I/Os with 2.5 V-level LVDS

Further customized options available on request

易于配置和快速的应用程序开发

使用 esd EtherCAT 主站或其他 EtherCAT 主站轻松配置

包含 EtherCAT 从站信息文件（XML 格式的 ESI 文件）示例

esd EtherCAT 从站 API 库和示例代码用于快速启动应用程序开发，包含在交付中

总线主控支持

FPGA 支持总线主控 DMA，以减轻 CPU 将过程映像输出数据复制到主机存储器的工作。 此函数由 esd EtherCAT 从站堆栈使用。

按需定制

20 个 LVTTL I/O 可配置为 10 个具有 2.5 V 电平 LVDS 的 I/O

可根据要求提供更多定制选项

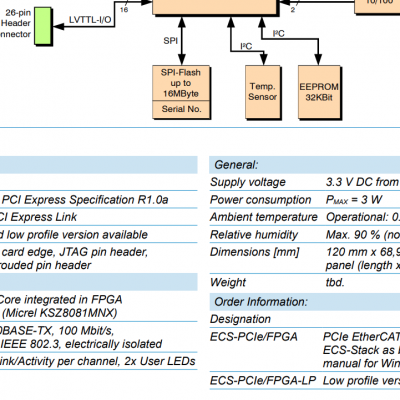

EtherCAT slave interface for PCI Express

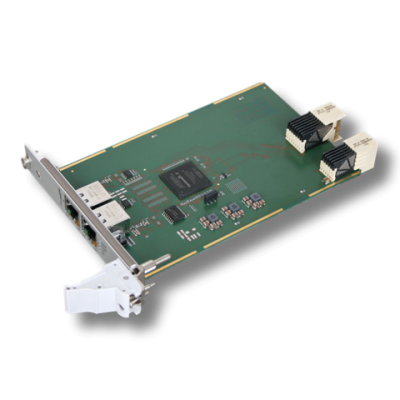

ECS-CPCIs/FPGA is an EtherCAT slave controller board for the CompactPCI Serial Bus (CPCIs). The Beckhoff? IP core used is implemented in the Intel? FPGA and configured for 8 FMMUs, 8 sync managers, 60 kB DPRAM and 64 bit distributed clocks.

The FPGA connects the CompactPCI Serial bus with the two Ethernet interfaces, which are accessible via the front panel.

Versatile Application

Due to the simple hardware topology and the use of a "soft" controller, the design offers maximum flexibility. The CompactPCI Serial system can act as an I/O node. An EtherCAT master can communicate with this EtherCAT slave device via different EtherCAT protocols, such as CoE, FoE and EoE.

用于 PCI Express 的 EtherCAT 从站接口

ECS-CPCIs/FPGA 是用于 CompactPCI 串行总线 (CPCI) 的 EtherCAT 从控制器板。 使用的 Beckhoff? IP 内核在英特尔? FPGA 中实现，并针对 8 个 FMMU、8 个同步管理器、60 kB DPRAM 和 64 位分布式时钟进行了配置。

FPGA 将 CompactPCI 串行总线与两个以太网接口相连，可通过前面板访问。

多功能应用

由于简单的硬件拓扑结构和“软”控制器的使用，该设计提供了的灵活性。 CompactPCI 串行系统可以充当 I/O 节点。 EtherCAT 主站可以通过不同的 EtherCAT 协议（例如 CoE、FoE 和 EoE）与该 EtherCAT 从站设备进行通信。

SYNC/Latch I/Os and Share I/Os

Via the pin header assembled on the ECS-CPCIs/FPGA 36 I/Os with 3.3V LVTTL level are provided, including the signals from the EtherCAT slave controller: 2x Sync and 2x Latch for system synchronization.

Software Support

Device drivers for Windows? and Linux? with documentation and EtherCAT Slave examples are included in the scope of delivery. Drivers for other operating systems, especially real-time operating systems, are available on request.

同步/锁存 I/O 和共享 I/O

通过组装在 ECS-CPCI/FPGA 上的排针提供 36 个 3.3V LVTTL 电平的 I/O，包括来自 EtherCAT 从控制器的信号：2x Sync 和 2x Latch 用于系统同步。

软件支持

适用于 Windows? 和 Linux? 的设备驱动程序以及文档和 EtherCAT 从站示例包含在供货范围内。 可根据要求提供其他操作系统的驱动程序，尤其是实时操作系统。

Features:

Bus-Mastering (DMA-Support)

EtherCAT Slave capable

galvanically isolated
