Profinet通讯网线TYPE A

1x4x22awg

绿色pvc护套

Profinet通讯网线TYPE B

1x4x22awg

绿色pvc护套

Profinet通讯网线TYPE C

1x4x22awg

绿色pur护套

工业以太网通讯屏蔽柔性电缆网线
ETHERNET  PROFINET  TYPE B 1X4X22AWG/7 100ohm 100MHZ
profinet柔性网线 PROFINET通讯网线 PNET总线电缆 PN网络电缆
产品应用
PROFINET协议，用于广泛的工业以太网场合应用，如机器，设备，仪器和控制柜等的布线，性能符合CAT5e.适用于固定应用或者偶尔移动应用。可适用于 EtherCAT 和 EtherNet/IP ProfiNet等工业以太网通讯协议应用
——温度范围
固定应用：
PVC:-20℃~70℃
FRNC:-40℃~80℃
profinet柔性网线 PROFINET通讯网线 PNET总线电缆 PN网络电缆
偶尔移动：
PVC:-5℃~60℃
FRNC:-40℃~80℃
profinet柔性网线 PROFINET通讯网线 PNET总线电缆 PN网络电缆
——测试电压
2000V/min(AC）
 ——特性阻抗
100±15Ω
——绝缘电阻
≥5GΩkm
——导体直流电阻（20℃）
≤60Ω/km
——弯曲半径
固定应用:
8D(D=电缆直径)
偶尔移动：
15D(D=电缆直径)
profinet柔性网线 PROFINET通讯网线 PNET总线电缆 PN网络电缆

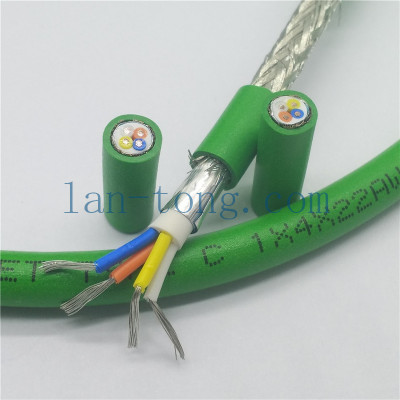

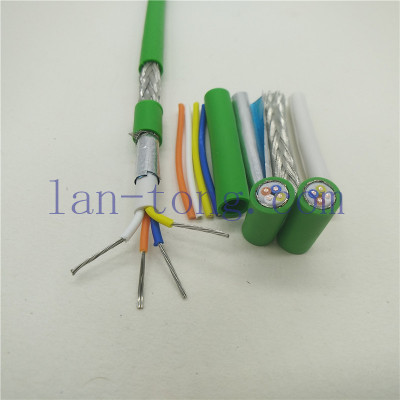

电缆结构
导体：铜导体
绝缘：PE
颜色：白，黄，蓝，橘
屏蔽：铝箔屏蔽加镀锡铜编织
颜色：绿色（近似RAL6018）
