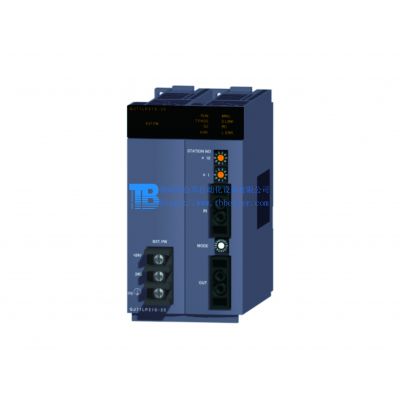

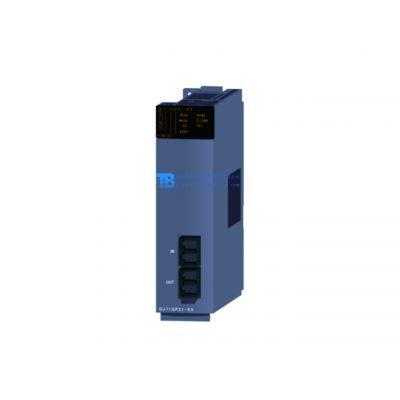

供应QJ71GP21S-SX MITSUBISHI/CC-Link IE控制网络模块 可提供技术支持

三菱MELSEC-Q系列CC-link IE控制网络模块产品特点：

■可实现大容量的定期数据通信（循环传送功能）

●通过使用CC-link IE控制网络模块的链接软元件，可以在同一网络的各站之间进行定期的大容量数据通信。

●因为能在一个网络中使用大量模块和链接点，因此可以构筑大规模的网络系统。此外，扩展网络时，可以方便地添加站及扩展发送点数等。

●高速数据通信支持1Gbps速度。由于链接扫描时间及传送延迟时间较短，因此能够构筑较短节拍时间的生产应用。

●可以自动传送CC-link IE控制网络模块的链接软元件及CPU模块的软元件（链接刷新）。除Q00UJCPU以外的通用型QCPU的情况下，传送超出链接寄存器（W）的容量（8K点）的链接寄存器（LW）时，如果使用扩展链接寄存器（W）将十分方便。

●通过顺控程序，可以直接读取或写入CC-link IE控制网络模块的链接软元件（LB/LW/LX/LY/SB/SW）。通用型QCPU的情况下，可以***所有的链接软元件。

●瞬时传送时，可以确保循环传送的准时性（循环传送的准时性保证功能）。可以通过瞬时传送链接扫描时间。用户在构筑应用程序时无需考虑因瞬时传送产生的链接扫描时间的波动。

●可仅与任意***站进行循环传送（组循环传送功能）。通用型QCPU的情况下，可仅与本站处于同一共享组的站共享循环数据。对生产线进行综合·管理的站希望与所有站进行数据共享，而在管理其它装置的站之间不希望共享数据等情况下可使用此功能。此外，由于仅从任意***站接收循环数据，因此可以减少链接刷新点数，缩短链接刷新时间。

■可与其它站可编程控制器及CC-link IE控制网络兼容设备进行通信（瞬时传送功能）

●通过链接***指令，可以对其它站可编程控制器数据进行读取或者写入。此外，也可与其它网络的可编程控制器进行通信。

●可以进行大容量的数据通信（READ/SREAD/WRITE/SWITE指令）。通过执行1次链接***指令，***多可读取或写入8192字的其它站可编程控制器的数据。***961字以上的情况下，本站使用通道应使用通道9或10。可用于进行不定期大容量的数据发送接收。

●通过GX Developer，可以无缝访问由以太网、CC-link IE控制网络、MELSECNET/H、MELSECNET/10、CC-link IE现场网络、CC-link所构成的系统。由此，可以在不更改个人计算机与可编程控制器的配线的状况下更改访问目标。

●通过CC-link***指令，可以读取或写入CC-link IE控制网络兼容设备的数据。此外，可以接收来自于CC-link IE控制网络兼容设备的瞬时请求。

■充实的RAS功能

●即使管理站死机，普通站也将变为替代管理站（副管理站）而继续进行数据链接（管理站切换功能）。

●可将电缆断线、异常站等异常位置从网络上断开，正常站之间可继续进行数据链接（环路回送功能）。

●由于数据链接异常而断开连接的站在恢复正常后可自动重新连接到网络并重新启动数据链接（自动恢复连接功能）。此外，自动恢复连接不会影响数据链接。

●可以检测出电缆故障导致的通信异常（电缆故障检测功能）。

●可以检测出由于OUT与IN之间的电缆连接错误导致的环路回送或从网络上解除连接（电缆插入错误检测功能）。

●可以检测出由于管理站重复或站号重复导致的环路回送或从网络上解除连接（管理站或站号重复检测功能）。

●对于带外部供应电源功能的CC-link IE控制网络模块，外部电源能直接接入CC-link IE控制网络模块（外部供应电源功能）。即使网络中某个CPU模块电源故障，仍将被作为正常站继续进行数据链接，而不会被作为异常站而解除连接（不进行环路回送）。此外，当多个站的CPU模块发生电源故障时，也可在各异常站之间继续进行数据链接。

■可通过GX Developer方便地进行网络参数设置

通过使用GX Developer可以方便地设置构筑网络所需的网络参数。

■可通过GX Developer进行网络诊断
使用CC-link IE控制网络诊断可以确认网络状况及各站的运行状况。通过此功能，即使在系统启动或运行中发生异常，也能方便地进行故障排除。

■可构筑冗余系统（冗余CPU兼容功能）

●可实现CC-link IE控制网络的冗余
将CC-link IE控制网络模块安装到冗余CPU的主基板上，可以实现CC-link IE控制网络模块的冗余。控制系统CPU或CC-link IE控制网络模块中发生了异常的情况下，可以进行控制系统与待机系统的切换，通过待机系统继续进行系统控制及数据链接。

●可对控制系统CPU发出系统切换请求
安装在控制系统CPU上的CC-link IE控制网络模块检测出数据链接异常时，可对控制系统CPU发出系统切换请求。

●可对冗余系统进行瞬时传送

可以通过链接***指令及GX Developer对冗余系统的本系统、控制系统/待机系统、A系统/B系统进行软元件数据的读取/写入、远程RUN/STOP等。
如果将对象站CPU类型***为控制系统或待机系统，即使发生了系统切换也可进行追踪。

■可以实现普通站的工程数据的共享

在通用型QCPU中，可通过顺控程序设置普通站（本站）的站号。
存在有相同的顺控程序及网络参数（站号除外）的普通站的情况下，如通过顺控程序设置站号，可以实现工程数据的共享，使管理变得容易。

三菱QJ71GP21S-SX产品规格：
