泰思特3ctest 雷击浪涌发生器 SG-5006 智能型雷击耦合/去耦网络SGN-5010G

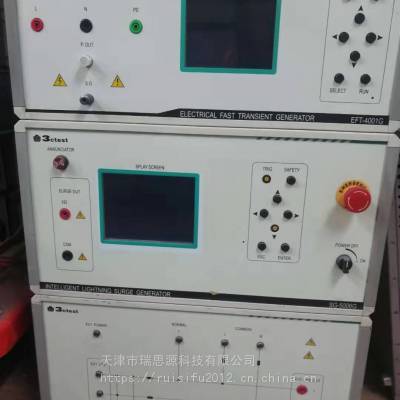

3ctest 雷击浪涌发生器   SG-5006

雷击浪涌发生器用于评估设备电源线和内部连接线在经受来自开关切换及自然界雷击所引起高能量瞬变干扰时的性能提供一个共同依据。测试仪器的性能满足IEC61000-4-5和GB/T17626.5标准的要求。

3ctest 雷击浪涌发生器   SG-5006   SG-5010A  SG-5010B

雷击浪涌发生器用于评估设备电源线和内部连接线在经受来自开关切换及自然界雷击所引起高能量瞬变干扰时的性能提供一个共同依据。测试仪器的性能满足IEC61000-4-5和GB/T17626.5标准的要求。

主要技术参数

项 目    SG-5006        SG-5010A        SG-5010B

输出波形  综合波:          综合波         综合波CCITT

输出电压/电流  电压波1.2/50μs，0～6.6kV   电流波：8/20μs，0～3.3kA

               综合波 电压：1.2/50μs，0～10kV,电流：8/20μs，0～5kA

               综合波 电压：1.2/50μs，0～10kV,电流：8/20μs，0～5kA CCITT：10/700μs，0～6.6kV

浪涌极性          正/负

浪涌发生        手动/自动

相移            与电源同步时为0°～360°

                综合波，与电源同步时为0°～360°

                综合波，与电源同步时为0°～360°CCITT：异步

输出阻抗        综合波：2Ω

综合波：2Ω

综合波：2ΩCCITT：40Ω，15Ω脉冲耐压:500Ω

耦合/去耦网络   可选件：SGN-5010A SGN-5010B网络

                内置：单/三相电源线(负载电流20A)

内置：单/三相电源线 通信线（4线）

计数                6 digit

工作电源       AC220V 50/60Hz

智能型雷击耦合/去耦网络SGN-5010G

产品介绍

智能型雷击浪涌耦合/去耦网络SGN-5010G是单相网络，SGN-20G是三相五线网络。***用于全自动雷击浪涌发生器SG-5006G（台式）组合。网络的性能符合IEC61000-4-5和GB/T17626.5标准的要求，全智能迭加，使用非常简单、方便。

标准

IEC61000-4-5和GB/T17626.5

优点

参数

 型号

 SGN-5010G

 SGN-20G

 耦合的浪涌波形

 1.2/50μs电压波，8/20μs电流波

 输入浪涌电压

 6.6kV

 输入浪涌电流

 3.3kA

 耦合方式选择

 全自动

 被试设备容量

 单相，3线，220V，10A

 三相，5线，380V，20A

 工作电源

 AC 220V  50/60Hz

 环境温度

 15-35°C

 外形尺寸

 560*476*245mm

 耦合方式

 电容耦合

 耦

 合

 电

 容

 共模试验

 差模试验

 9μF

 18μF

 去耦电感

 1.5mH
