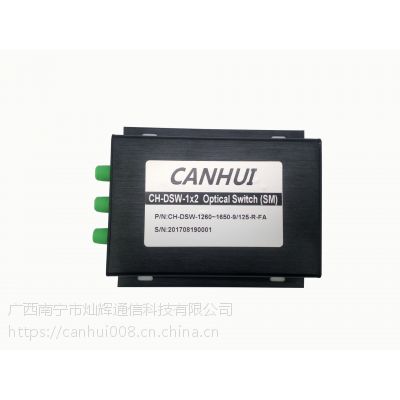

网络自愈型智能光开关CH-OLP-D1X2
产品描述：
网络自愈型智能光开关主要用于光网络的实时故障切换保护。在安装了CH-OLP-D1X2的光网络信号链路中，当某一通道光信号技术指标超出门限的时候（如功率下降设定的阀值，包括无光），CH-OLP-D1X2自动将信号由故障通道切换到备用通道，实现光信号通道的实时链接保护。用户可以根据需要设置手动切换光路或自动切换光路，在自动切换光路模式下可设置两种方式；一种为当主通道（工作端）出现功率低于设置的功率门限切换阀值时，光路切换至备用通道（备用端），当主通道 （ 工作端） 恢复大于设置的功率门限切换阀值时，光路切换恢复至主通道（工作端）；另一种为当主通道（工作端）出现功率低于设置的功率门限切换阀值时，光路切换至备用通道（备用端），当主通道（工作端）恢复大于设置的功率门限切换阀值时，光路依旧为备用端。
产品特点：
系统具有备损耗小、高可靠性。
系统实时监测主路光纤光功率。
可设手动切换和自动切换模式。
可通过串口RS-232设置参数。
可通过主控制按键切换光线路。
可锁定按键不可手动模式切换。
参数指标：
参数 | 参数值 | |
型号 | CH-OLP-D1X2 | |
工作波长 | 850nm | 1310/1550nm |
功率门限切换阀值 | 可设置-10dBm、-15dBm、-20dBm、-25dBm、-30dBm、-35dBm | |
监测光功率准确度 | ±5% | |
回波损耗 | ≥35 dB | ≥55 dB |
工作寿命 | 107 次 | |
切换时间 | ≤10 ms | |
光纤类型 | MM，62.5/125 | SM，9/125 |
传输功率 | ≤500 mw | |
工作电源 | DC：5V /500mA | |
掉电状态 | 保持光路不变 | 切换至备用端 |
光纤接口 | FC/PC | FC/APC |
通信接口 | RS-232 | |
工作温度 | 0 ℃ ~ +50℃ | |
存储温度 | -40 ℃ ~ +80℃ | |
结构尺寸 | (L)104.0×(W)120×(H)28±0.2mm | |
控制指令集：
（1）、“”表示下划线。
（2）、通信协议里所有字母都是为大写。
（3）、本仪器每次只能执行一个指令。通常等程序返回相应值后才可以输入下一条指令。
（4）、实际操作中输入尖括弧“”作为开始符、尖括弧“”作为结束符
名称 | 指令 | 描述 |
设置切换功率门限值 | 命令 | 命令表示设置地址为01的光保护报警门限为-35dBm；成功返回响应；设置通道数据溢出返回响应； 01:为设置-10dBm 02:为设置-15dBm 03:为设置-20dBm 04:为设置-25dBm 05:为设置-30dBm 06:为设置-35dBm |
响应 | ||
查询切换功率门限值 | 命令 | 命令表示查询地址为1的光保护模块 当前设置门限值；返回响应表示设置为-10dBm。 |
响应 | ||
设置手动选择通道 | 命令:<OLP01_OUT_02> | 命令表示设置地址为01的光保护模块 通道为02；成功返回响应； 01：为主路 02：为备路 |
响应:<OLP01_OUT_OK> | ||
查询当前通道 | 命令:<OLP01_OUT_?> | 命令表示查询地址为01的光保护模块当前选择通道；返回响应表示当前通道为主路。 |
响应:<OLP01_OUT_01> | ||
设置工作模式 | 命令:<OLP01_MODE_0> | 命令表示设置地址为01的光保护模块的工作模式为自动， 成功设置返回响应。 0：自动模式 1：手动模式 |
响应:<OLP01_MODE_OK> | ||
查询工作模式 | 命令:<OLP01_MODE_？> | 命令表示查询地址为01的光保护模块的工作模式，返回响应表示为自动模式。 |
命令:<OLP01_MODE_0> | ||
查询当前状态 | 命令::<OLP01_STATE_？> | 命令表示查询地址为01的光保护模块的状态，返回响应1表示为当前工作在主路；返回响应2表示为当前工作在备路。 |
响应1:<OLP01_STATE_ACTIVE> 响应2:<OLP01_STATE_STANDBY> | ||
设置设备地址 | 命令 | 命令表示设置地址为1的光保护模块 地址修改为2；成功返回响应。 |
响应 | ||
查询设备地址 | 命令 | 命令表示查询光保护模块 当前地址；返回响应表示地址为1 |
响应 | ||
设置波特率 | 命令 | 命令表示设置地址为1的光保护模块 串口波特率为600；成功返回响应。
|
响应 | ||
查询波特率 | 命令 | 命令表示查询地址为1光保护模块 串口波特率；返回响应表示设备串口波特率为600。
|
响应 | ||
锁定按键 | 命令 | 命令表示设置地址为1的光保护模块 按键锁定，；成功返回响应。
|
响应 | ||
解锁按键 | 命令 | 命令表示设置地址为1的光保护模块 按键解除锁定；成功返回响应。
|
响应 | ||
查询按键状态 | 命令 | 命令表示查询地址为1光保护模块 按键状态；返回响应N表示按键允许使用；返回响应FF表示按键锁定。 |
响应 响应 | ||
重启设备 | 命令 | 命令表示设置地址为1的光保护模块 设备复位重新启动；成功返回响应。 |
响应 | ||
查询信息 | 命令 | 命令表示查询地址为1光保护模块设备信息；返回响应表示 设备型号：CH-OLP-1-1；工作波长：1310nm； 光纤类型：SM(9/125um)；连接头：FC/APC； |
响应 | ||
查询版本 | 命令 | 命令表示查询地址为01的光保护模块版本；返回响应表示 硬件版本：1.0.1 软件版本：1.0.1 |
响应 |
订购信息：CH-OLP-1-1-A-B-C-D
工作波长（A） | 光纤类型（B） | 掉电状态（C） | 连接头（D） |
850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310nm/1550nm X:Others | SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 X:Others | L:保持光路不变 N:切换至备用端 | FP: FC/PC FA: FC/APC X:Others |
