型号H-SG-400 | 品牌汉界通信 |

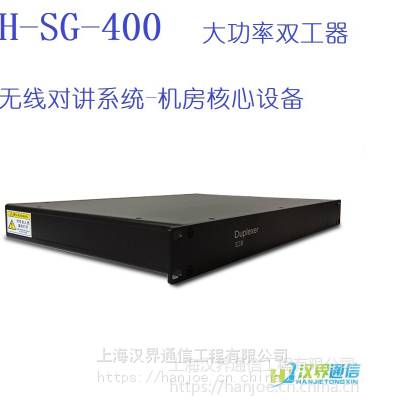

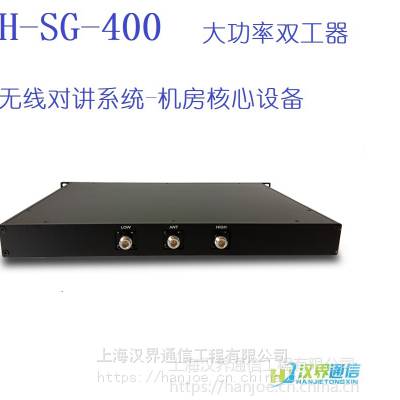

汉界通信H-SG-400无线对讲系统带通双工器
双工器是将发射和接收信号相隔离的设备,保证接收和发射都能同时正常工作。高隔离度设计,有效隔离上下行信号,避免上下行信号之间相互干扰。它是由两组不同频率的带阻滤波器组成,避免本机发射信号传输到接收机。
产品特点:
全铝机箱1U机架式设计;
插损低;
隔离度高;
带宽高达2MHz;
驻波比小;
性能指标Performance | ||
频率范围(MHz)(中心频点可定制) | 下行 | 上行 |
422±1 | 412±1 | |
工作带宽(MHz) | 1~2 | |
插入损耗(dB) | ≤1 | |
频率间隔(MHz) | 10 | |
收发隔离度(dB) | ≥80 | |
带外抑制(dB) | ≥85 | |
驻波比 | ≤1.3 | |
承载功率(w) | 50 | |
阻抗(Ω) | 50 | |
接口类型 | N-K | |
安装方式 | 机架式 | |
工作环境Working Environment | ||
温度 | -20~55℃ | |
相对湿度 | ≤95% | |
机械规格Mechanical specifications | ||
产品尺寸(L*W*H) | 482*320*45mm | |
包装尺寸(L*W*H) | 552*380*95mm | |
重量(kg) | 3.8kg |
