点击下图片即可查看大图
| 产品特性直流电源 | 是否进口否 |
| 产地山东省济南市 | 品牌山东芯驰 |
| 型号SPD系列 | 类型AC/DC电源 |
| 输入电压220V或380VV | 输出功率500-500KW可选W |
| 调制方式脉冲宽度调制(PWM)式 | 晶体管连接方式全桥式 |
| 输出电压客户需求V | 工作效率95%% |
| 输出纹波噪音0.1% | 输出电压精度0.1%% |
| 电压调整率0.1%% | 负载调整率0.1%% |
| 产品认证ISO9001 | 输出电流客户需求A |
| 工作频率50HZ-60HZHZ | 工作温度-40-50℃ |
| 外形尺寸客户要求 | 物料编号003 |
| 最小包装数1 | 规格按需定制 |
| 系列SPD系列 | 电源相数单相或三相 |
| 输入电压范围220-380 | 回路数1 |
| 扩展功能N+1 | 工作环境温度-40-50 |
| 安装方式机架式轮立式可选 | 防护等级IP65 |
| 额定功率足功率 | 复位方式一键复位 |
| 调节电压全范围调节 | 冷却风扇类型风冷 |
展开

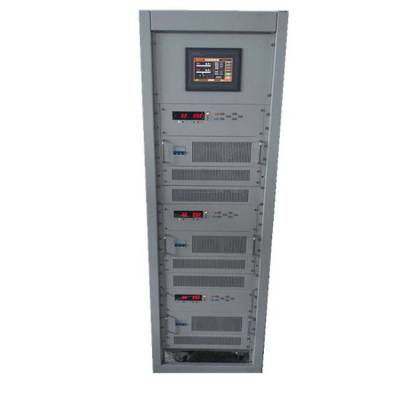

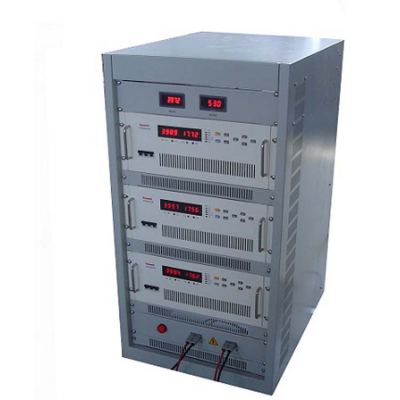

AGV工业机器人充电桩AGV大功率智能充放电机
大功率直流电源的现场应用
AGV工业机器人充电桩AGV大功率智能充放电机
二、技术参数
输入电压：AC380V±10℅,50Hz订货时需提前说明
输出电压：0％--100％可调输出 或 固定输出
输出电流：0％--100％可调输出 或 固定输出
电源效应 lt; 0.3％ + 10mV
负载效应： <0.1% + 10mV
周期与随机漂移：<0.1% rms)
保护功能： 过压、过流、短路、输出可短路，短路解除后可自动恢复工作
绝缘电阻：≥5MΩ
相对湿度 lt;90％ 非凝结状态
满负荷连续工作8小时40℃环境下长期使用
环境温度：0-40℃
●执行标准：GB4943、GB925
★可加装2个0-5V,0-10V模拟信号控制电压电流输出
★电压电流输出0~5V电压信号回读
★可加装5V电平开关机
★可加装远端电压补偿功能
伺服驱动器结构简图输入信号/命令可以是位置、速度、扭矩等控制信号，对应伺服电机的三种控制模式，每种控制模式都对应着环的控制，扭矩控制是电流闭环控制，速度模式是速度闭环控制，位置模式则是三闭环控制模式(扭矩、速度、位置)。下面我们对位置模式的三闭环进行分析：位置模式的三闭环控制上图中M表示伺服电机，PG代表编码器，***外面的蓝色的代表位置环，因为我们***终控制的是位置()，内环分别是速度环和电流环(扭矩环)，位置模式下速度环和电流环作为保护环防止失速控制和过载以确保电机恒速运转和电机电流恒定。
本系列直流稳压电源采用板桥或全桥式，采用高频变压器，IG逆变技术，响应速度快，电压冲击值下，恢复时间快，输入电压，输出电压以及控制电压采用隔离技术，提高了整机的过载可靠性及抗干扰能力，电源参数满足全程范围内可调，方便客户使用。
本系列直流稳压电源具有瞬态响应速度快，输出纹波小，输出稳定等特点。对于电网及负载变化具有***的适应性，可以满足输入电网±10%的变化范围，当输出端负载突然变化时（突加或突卸负载的操作），输出电压的波动范围在±3%以内，并且输出电压稳定的恢复时间小于<20mS。特别适合于电机类负载的测试实验，例如电动汽车电机型式试验，电机控制器性能测试，电动汽车电机刹车实验，电动汽车电机耐久性实验等。同时电源可选配RS485、USB远程通讯接口，可以与上位机连接形成智能监控系统，实现对电源运行状态的实时监控。
直流电源_高压|大功率|可调
